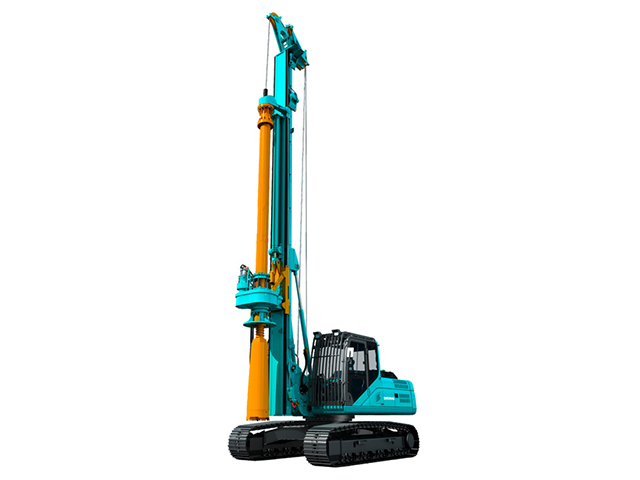

Роторная буровая установка SUNWARD SWDM40
- Производитель
- Sunward
- Макс. глубина бурения
- 17 м
- Макс. диаметр бурения
- 1000 мм
- Макс. крутящий момент
- 45 кНм
- Вес
- 17 т
Техника в наличии в г. Благовещенск
Официальная
гарантия завода
Доставка по всей
территории РФ
Скидки
постоянным клиентам
- Производитель
- Sunward
- Макс. глубина бурения
- 17 м
- Макс. диаметр бурения
- 1000 мм
- Макс. крутящий момент
- 45 кНм
- Вес
- 17 т

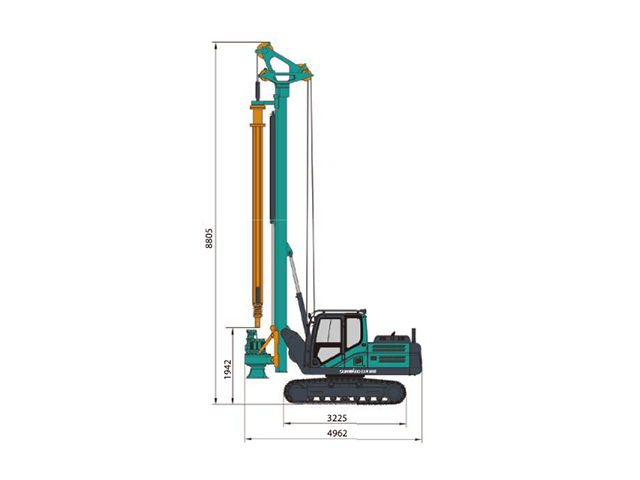

- Рабочий размер (ДxШxВ)
- 4962×2320×8805 мм

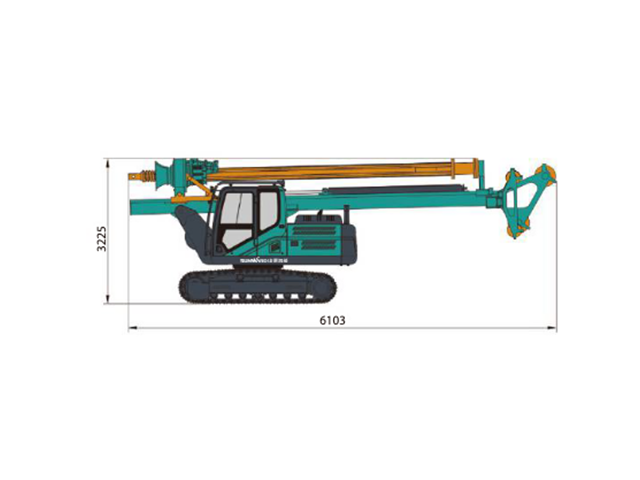

- Транспортный размер (ДxШxВ)
- 6103×2320×3225 мм
- Ширина гусеницы
- 450 мм
- Двигатель
- YANMAR
- Модель двигателя
- 4TNV98CT
- Мощность двигателя
- 53,7/2100 кВт/об.мин
- Скорость вращения
- 5~50 об/мин
- Наклон мачты (боковой)
- ±3°
- Наклон мачты (фронтальный)
- 5/90°
- Макс. усилие погружения вращателя
- 60 кН
- Макс. усилие извлечения вращателя
- 70 кН
- Макс. ход вращателя
- 1500 мм
- Главная лебедка
- 60 кН
- Скорость главной лебедки
- 60 м/мин
- Диаметр каната главной лебедки
- 18 мм
- Вспомогательная лебёдка
- 15 кН
- Скорость вспомогательной лебёдки
- 50 м/мин
- Диаметр троса вспомогательной лебёдки
- 10 мм
Описание
Роторная буровая установка SUNWARD SWDM40 – это высокопроизводительное буровое оборудование от ведущего китайского производителя, которое обеспечит эффективное бурение глубиной до 17 метров в любых климатических условиях.
Технические возможности
- глубина бурения до 17 м – оптимально для многих задач;
- диаметр бурения до 1000 мм – возможность создания скважин различного назначения;
- крутящий момент 45 кНм – эффективная работа в твердых грунтах и сложных геологических условиях;
- усилие погружения 60 кН – надежное проникновение в различные типы пород;
- наклон мачты до 90° – работа под различными углами;
- японский двигатель YANMAR мощностью 53,7 кВт – обеспечивает стабильную работу в любых климатических условиях (от Крайнего Севера до южных областей).
Для каких задач подходит SWDM40
- геологоразведочные работы в различных отраслях;
- устройство буронабивных свай для строительства;
- инженерно-геологические изыскания;
- установка опор линий электропередач и связи;
- создание дренажных систем.
Компактные размеры установки позволяют работать как на открытых площадках, так и в стесненных условиях городской застройки.
Приобретали в июне 2023 года для объекта в Татарстане.
Покупали установку для инженерно-геологических изысканий на крупном строительном объекте. Нужно было пробурить 50 скважин глубиной 10-15 метров для исследования грунтов под многоэтажную застройку.
Почему выбрали именно эту модель:
- подходящие технические характеристики под наши задачи;
- возможность работы под углом (наклон мачты до 90°) - очень пригодилось;
- достаточная мощность для работы в суглинках и супесях нашего региона;
- гусеничный ход - хорошая проходимость по стройплощадке.
Результат работы
Справились с поставленной задачей за 3 недели вместо запланированных 4-х. Установка работала стабильно, простоев по техническим причинам не было. Особенно понравилась точность позиционирования - важно при геологических изысканиях.
Из минусов - хотелось бы чуть больше усилие извлечения для сложных грунтов, но в целом возможностей хватает.
Сервис компании на высоте, запчасти есть в наличии.
Приобрели SWDM40 специально для проекта многоэтажного жилого комплекса в Ленинградской области.
Нужно было выполнить 240 буронабивных свай диаметром 600-800мм, глубиной 14-16 метров.
Условия работы:
- слабые водонасыщенные грунты (супеси, суглинки);
- высокий уровень грунтовых вод;
- ограниченное пространство стройплощадки;
- плотная застройка вокруг.
Преимущества для свайных работ:
- диаметр бурения до 1000мм идеально подходит для наших задач;
- усилие подачи 60 кН обеспечивает стабильное бурение в слабых грунтах;
- компактные габариты позволяют работать между существующими зданиями;
- хорошая устойчивость установки при работе с обсадными трубами.
Производительность: средняя скорость бурения одной сваи - 40-50 минут в зависимости от грунтовых условий. При работе с глинистым раствором установка держит стабильные обороты, что важно для качества свай.
Небольшие замечания:
- в водонасыщенных грунтах желательно иметь более мощную систему очистки бурового раствора;
- при работе с большим диаметром (800мм) требуется опытный оператор.
В целом техника полностью оправдала ожидания. Все сваи выполнены в срок и с требуемым качеством.
Используем SWDM40 с января 2023 года для комплексных инженерно-геологических изысканий. Работаем на объектах промышленного строительства, где требуется детальное исследование грунтовых условий.
Специфика наших задач:
- бурение скважин для статического зондирования;
- отбор монолитов грунта для лабораторных испытаний;
- определение физико-механических свойств основания;
- выявление карстовых полостей и слабых слоев.
Технические возможности
Глубина 17 метров покрывает 90% наших задач при изысканиях для промышленных объектов. Особенно ценим возможность наклонного бурения - это позволяет исследовать грунты под проектируемыми фундаментами без нарушения существующих коммуникаций.
Преимущества в изыскательских работах:
- высокое качество керна благодаря плавной подаче инструмента;
- точная фиксация глубин отбора проб;
- минимальные нарушения структуры грунта при бурении;
- возможность установки наблюдательных скважин.
Особенности эксплуатации
За 10 месяцев работы выполнили изыскания на 25 объектах, пробурили более 300 скважин. Техника надежная, но требует аккуратного обращения при работе с пробоотборниками.
Рекомендую для изыскательских организаций среднего масштаба.
